离子注入工艺介绍
发布时间:2026-02-10 15:03:22
离子注入入星一种授杂技术，通过在真空中将特定元案的离子高速器古至半号体材料(通带是健片)中，从而精确、可控地改变其电学性能。它星现代生成电路制造中不可或缺的关键步骤。
一、离子注入的目的与作用
简单来说，离子注入的目的就是在指定的区域，精确地接入特定种类和数量的杂质原子，从而形成所需的N型或P型半导体区。这些区域共同构成了品体管、二极管、电阻等所有集成电路元器
件的基础。
核心作用包括:
1、形成源极/漏极
在MOSFET(金属氧化物半导体场效应晶体管，最主流的晶体管)中，通过高浓度注入形成N+(对于NMOS)或P+(对于PMOS)区域。
2、调整阈值电压
在晶体管沟道区域进行低剂量注入，以精确控制晶体管的开启电压。
3、形成阱区
在衬底上形成与衬底导电类型相反的区域(如P阱或N阱)，用于隔离不同类型的晶体管。
4、形成隔离区
注入氧离子以形成SOI(绝缘体上硅)，或注入高剂量杂质以形成pn结隔离。
5、降低接触电阻
在金属与半导体接触的区域进行高浓度注入，形成欧姆接触。

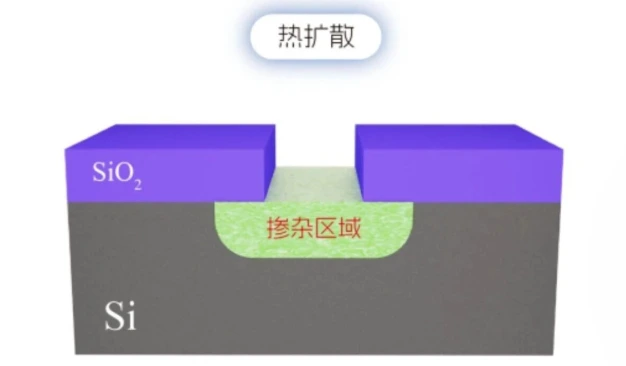

二、离子注入与热扩散的对比

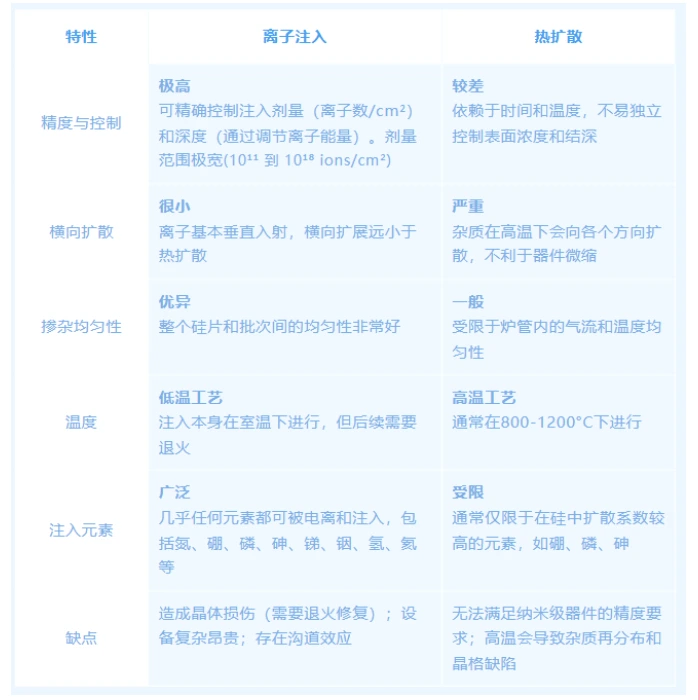

在离子注入技术成熟之前，主要使用热扩散进行掺杂。两者对比如下:
三、基本工艺流程及关键技术参数

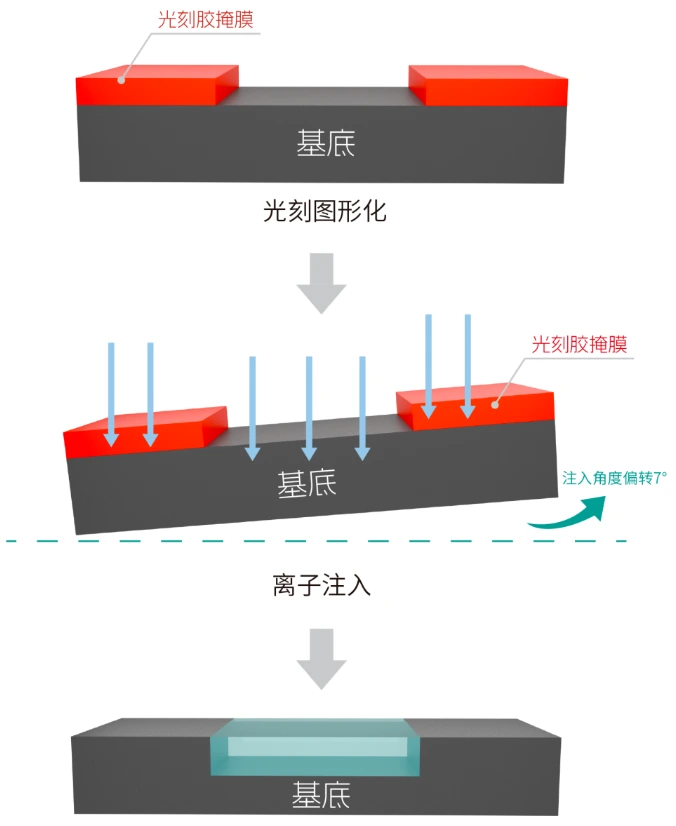

1、基本工艺流程
四、基本工艺流程及关键技术参数
在离子注入工艺中，选择合适的光刻胶做掩膜需要综合考量光刻胶类型、工艺参数、图形CD、材料特性及工艺兼容性。离子注入能量和剂量直接影响光刻胶厚度选择及耐温性(高剂量注入需耐受200°C及以上高温以避免碳化)。
材料特性上需兼顾热稳定性、抗化学腐蚀和机械强度。此外，光刻胶需与设备光源波长匹配，厚胶需优化曝光参数以减少缺陷，并确保显影和去胶工艺兼容。
